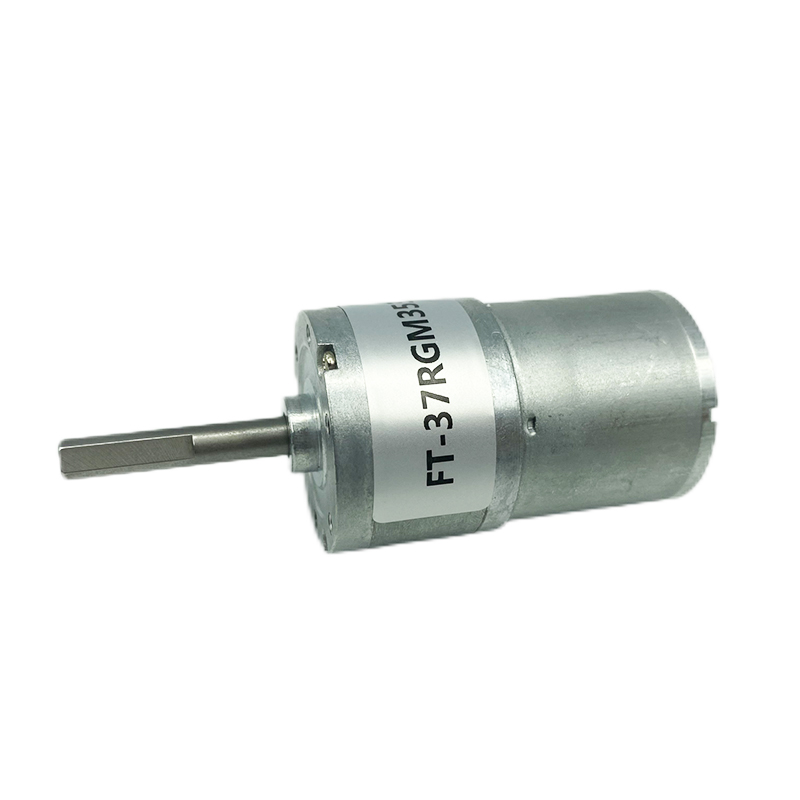

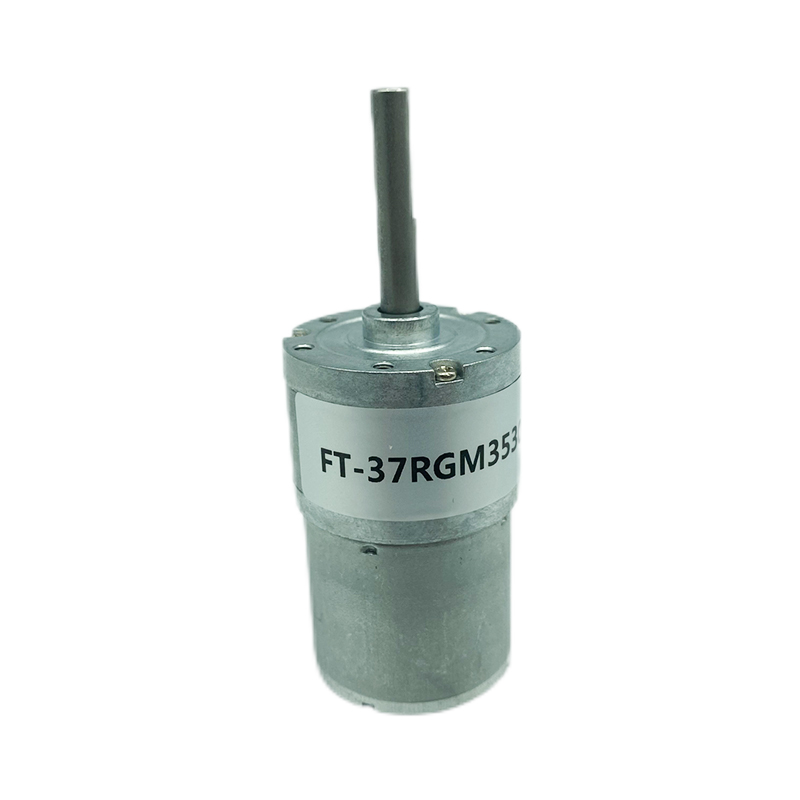

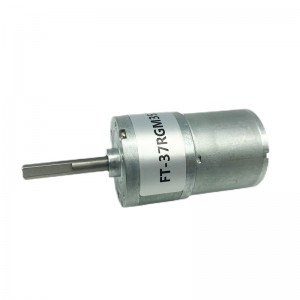

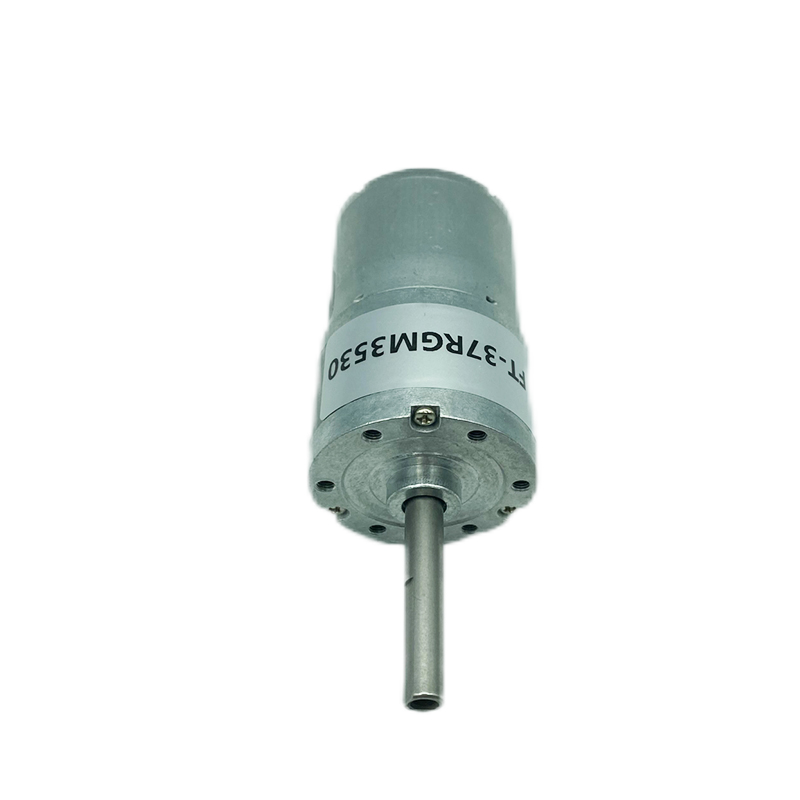

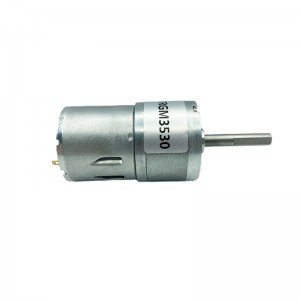

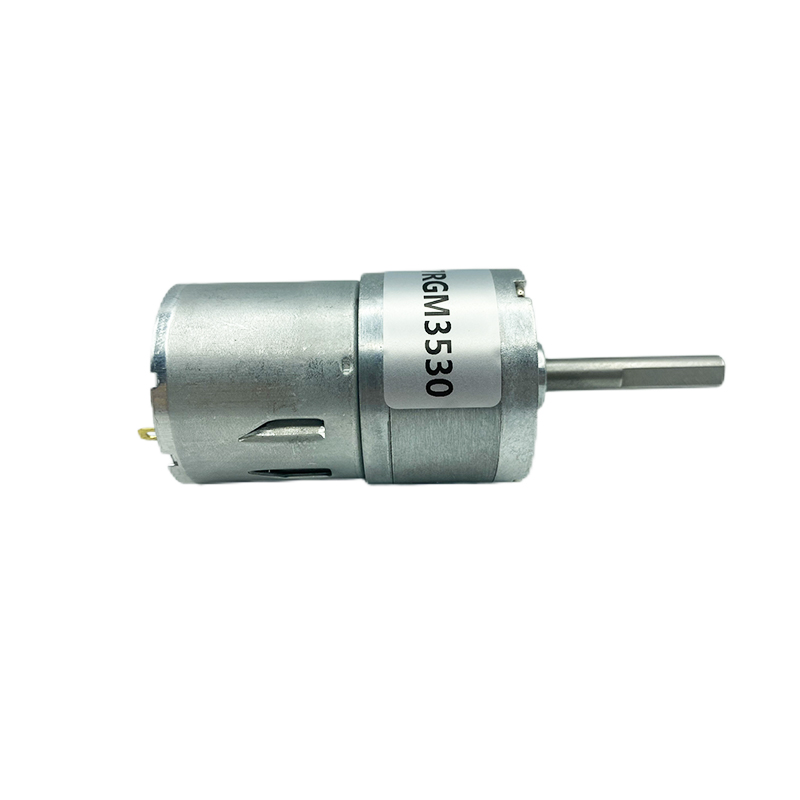

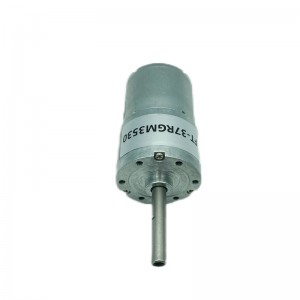

FT-37RGM3530 37-мм цилиндрический мотор-редуктор Ось в центре

краткое описание:

Когда дело доходит до универсальности, наш цилиндрический мотор-редуктор FT-37RGM3530 диаметром 37 мм превосходен.

Модель мотор-редуктора:ФТ-37РГМ3530

Диаметр коробки передач:37 мм

Напряжение:2~24В

Скорость:2 об/мин~2000 об/мин

Крутящий момент:Кастомизация принята

Отправьте нам электронное письмо

Детали продукта

Теги продукта

Функции:

Центрированный цилиндрический мотор-редуктор обычно относится к двигателю, в котором выходной вал совмещен с валом двигателя, то есть они оба расположены в центре корпуса двигателя.

Такая конфигурация обеспечивает более компактную конструкцию и более эффективную передачу мощности. В этой установке вращающая сила двигателя передается непосредственно на выходной вал через ряд шестерен, в частности прямозубых.

Видео о продукте

ЧЕРТЕЖ (ММ)

Данные коробки передач:

Серия передач	3	4	5	6	7	8
Коэффициент уменьшения (К)	10,6	24,4	42,7	74,7	130,8	228
Длина коробки передачL (мм)	23	26,3	28,8	31,7	34,5	37,3
Номинальный крутящий момент (кг·см)	1	2	5	6	8	10
Мгновенный крутящий момент (кг·см)	3	6	15	18	24	30
КПД коробки передач (%)	73%	65%	58%	52%	47%	42%

Данные двигателя:

Модель двигателя		Без нагрузки		Нагрузка				Ларек
	Номинальное напряжение	Скорость	Текущий	Скорость	Текущий	Выход	Крутящий момент	Текущий	Крутящий момент
	V	（об/мин）	(мА)	（об/мин）	(мА)	(ж)	（г·см）	(мА)	（г·см)
ФТ-3530	12	3000	60	2550	170	2.04	20	460	200
ФТ-3530	12	6000	70	4500	350	4.2	110	2300	440
ФТ-3530	24	4500	40	3300	150	3,6	50	700	270
ФТ-3530	24	6000	40	4500	200	4,8	100	1400	400

Приложение

Мотор-редуктор с круглой цилиндрической головкой отличается небольшими размерами, легким весом и высокой эффективностью передачи и широко используется в различном микромеханическом оборудовании. Вот некоторые распространенные сценарии применения:

Умные игрушки: Миниатюрные прямозубые мотор-редукторы постоянного тока могут управлять различными действиями умных игрушек, такими как поворот, раскачивание, толкание и т. д., придавая игрушкам более разнообразные и интересные функции.
Роботы. Миниатюризация и высокая эффективность миниатюрных прямозубых мотор-редукторов постоянного тока делают их важной частью области робототехники. Его можно использовать для приведения в действие суставов робота, движения рук, ходьбы и т. д.
