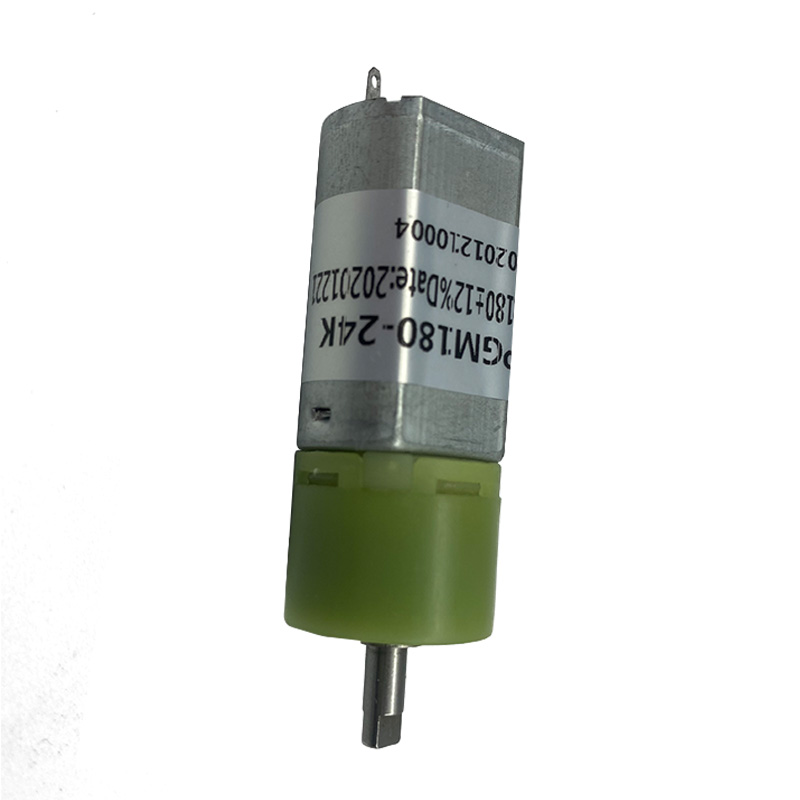

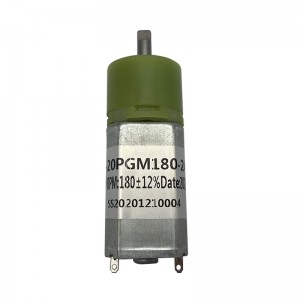

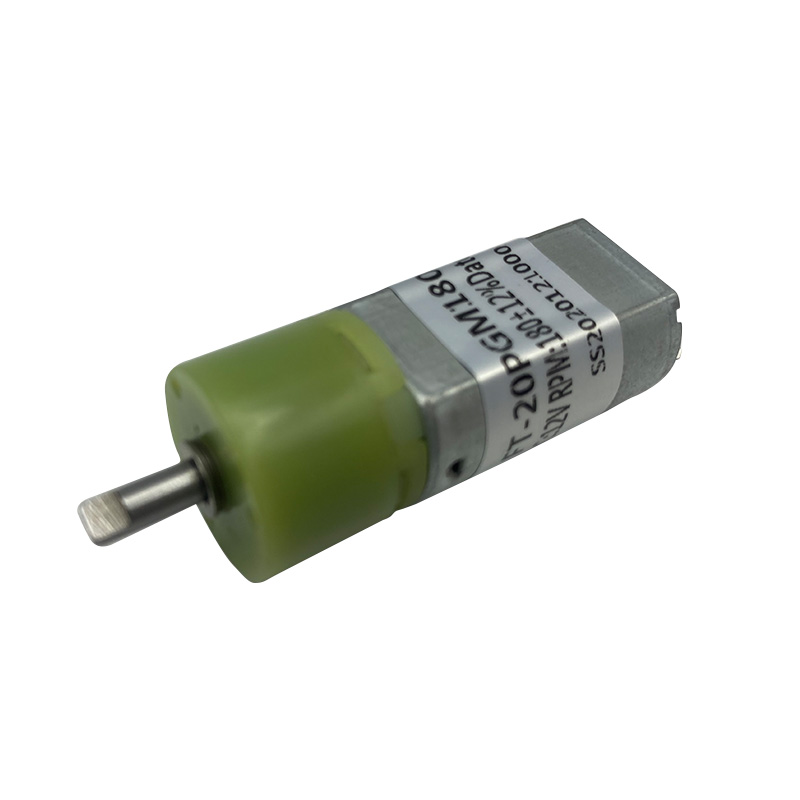

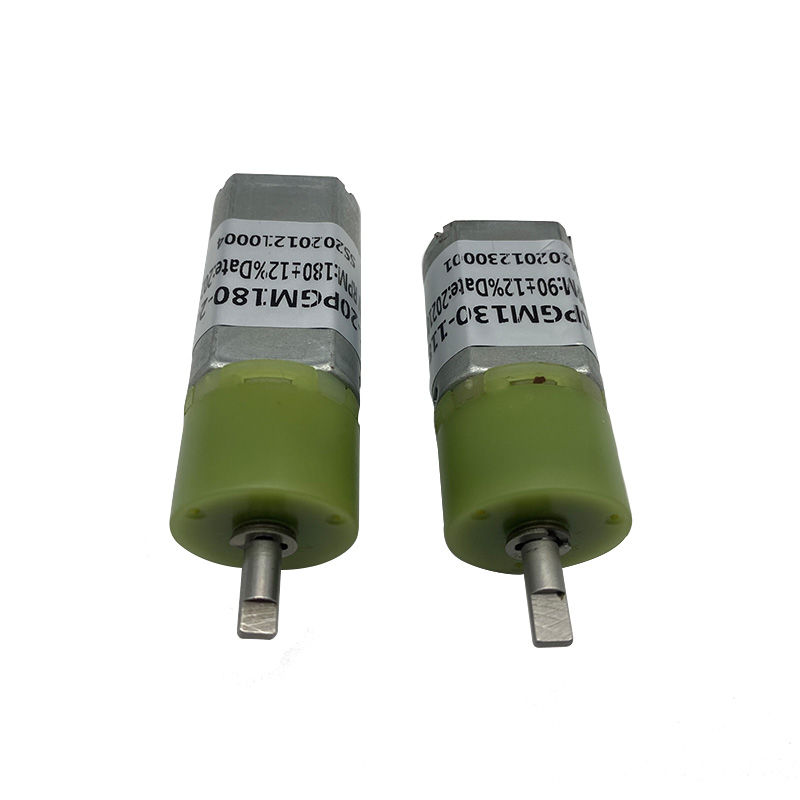

FT-20PGM180 planetgirmotor i plast

kort beskrivelse:

Tekniske parametere


  • Modell girmotor:FT-20PGM180
  • Diameter girkasse:20 mm
  • Spenning:2~24V
  • Hastighet:2rpm~2000rpm
  • Dreiemoment:Tilpasning akseptert
  • Produktdetaljer

    Produktetiketter

    Produktbeskrivelse

    SPESIFIKASJONER

    Spesifikasjonene er kun for referanse. Kontakt oss for tilpassede data.

    Modellnummer Nominell volt. Ingen belastning Laste Stall
    Fart Nåværende Fart Nåværende Dreiemoment Makt Nåværende Dreiemoment
    rpm mA(maks) rpm mA(maks) Kgf.cm W mA(min) Kgf.cm
    FT-22PGM1800067500-256K 6V 39 150 22 480 3 0,7 1200 10
    FT-22PGM1800068000-361K 6V 22 200 16 550 4 0,7 1100 13
    FT-22PGM1800067000-509K 6V 13 260 8.5 500 4 0,3 830 10.7
    FT-22PGM1800063000-2418K 6V 1.2 60 0,8 90 4 0,03 220 11
    FT-22PGM18000912000-107K 9V 112 260 82 800 2.2 1.9 1920 8.2
    FT-22PGM1800128000-4,75K 12V 1550 160 1130 420 0,1 1.2 800 0,3
    FT-22PGM1800128000-16K 12V 500 140 360 380 0,32 1.2 760 1
    FT-22PGM1800126000-19K 12V 315 80 244 200 0,23 0,6 430 0,9
    FT-22PGM1800128000-107K 12V 75 120 56 320 1.8 1.0 720 6.9
    FT-22PGM1800126000-256K 12V 24 70 19.5 180 1.7 0,3 450 7
    FT-22PGM1800128000-304K 12V 26 75 20.5 250 3.1 0,7 700 12.5
    FT-22PGM1800126000-369K 12V 18 65 14 180 2.5 0,4 400 9
    FT-22PGM1800128000-428K 12V 18 75 15 250 4.8 0,7 700 18.5
    FT-22PGM1800129000-509K 12V 17 200 12 350 5.5 0,7 580 18
    FT-22PGM1800128000-2418K 12V 3.3 120 2.4 400 10 0,2 692 40
    FT-22PGM1800247000-4K 24V 1750 60 1310 120 0,05 0,7 225 0,18
    FT-22PGM1800249000-64K 24V 140 200 105 350 1 1.1 470 4
    FT-22PGM1800249000-107K 24V 84 70 63 200 2 1.3 450 8
    FT-22PGM1800249000-256K 24V 35 80 25 210 4.2 1.1 450 15
    FT-22PGM1800249000-304K 24V 29 60 22 180 5 1.1 430 20
    Merknad: 1 kgf.cm≈0.098 Nm≈14 oz.in 1 mm≈0.039 in

    GIRKASSEDATA

    Reduksjonsstadiet 1-trinn 2-trinns 3-trinns 4-trinns 5-trinns
    Reduksjonsforhold 4, 4,75 16, 19, 22.5 64, 76, 90, 107 256, 304, 361, 428, 509 1024, 1216, 1444, 1714, 2036, 2418
    Girkasse Lengde “L” mm 13.5 16.9 20.5 24.1 27.6
    Maks nominelt dreiemoment Kgf.cm 2 3 4 5 6
    Maks momentant dreiemoment Kgf.cm 4 6 8 10 12
    Girkasseeffektivitet 90 % 81 % 73 % 65 % 59 %

    MOTORDATA

    Motormodell Nominell volt. Ingen belastning Laste Stall
    Nåværende Fart Nåværende Fart Dreiemoment Makt Dreiemoment Nåværende
    V mA rpm mA rpm gf.cm W gf.cm mA
    FT-180 3 ≤260 5000 ≤158 4000 19 0,8 ≥80 ≥790
    FT-180 5 ≤75 12900 ≤1510 11000 25.2 2,86 ≥174 ≥9100
    FT-180 12 ≤35 8000 ≤300 6200 26 1,69 ≥100 ≥770
    FT-180 24 ≤36 9000 ≤120 7600 15 1.19 ≥60 ≥470







    ● 20PGM180 er en type planetgirmotor. Den har en diameter på 20 mm og har et kompakt planetgirsystem. Planetgirsystemet består av flere gir arrangert i en bestemt konfigurasjon, med et sentralt gir (solgir) omgitt av mindre tannhjul (planetgir) som roterer rundt det.

    ● Planetgirmotoren brukes ofte i ulike bransjer og applikasjoner på grunn av dens kompakte størrelse, høye dreiemoment og presise bevegelseskontroll. Den brukes ofte i robotikk, automasjonsutstyr, medisinsk utstyr og andre applikasjoner som krever effektiv og pålitelig dreiemomentoverføring. Den kompakte størrelsen på 20PGM180 gjør den egnet for applikasjoner med begrenset plass. Planetgirsystemet gir et høyere girreduksjonsforhold i en liten pakke, noe som resulterer i økt dreiemoment og forbedret effektivitet.

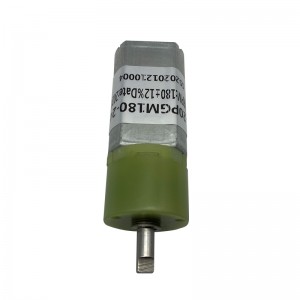

    20 mm planetgirmotor i plast (4)
    20 mm planetgirmotor i plast (5)

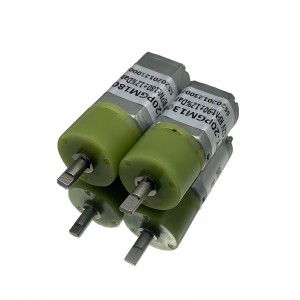

    20 mm planetgirmotor i plast (1)

    ● Den kompakte størrelsen på 17 mm planetgirmotoren er ideell for bruksområder der plassen er begrenset. Planetgirsystemet gir høye girforhold i en liten pakke, øker dreiemomentet og forbedrer effektiviteten. Dette gjør den egnet for tunge applikasjoner som krever nøyaktig kontroll av hastighet og dreiemoment.

    ● I tillegg har 17 mm planetgirmotorer vanligvis lavt tilbakeslag, noe som betyr at det er minimalt med slark eller bevegelse mellom girene, noe som resulterer i jevn, nøyaktig bevegelse. Denne egenskapen er høyt verdsatt i applikasjoner som krever presis posisjonering, som CNC-maskinverktøy og robotarmer.

    ● 17 mm planetgirmotoren er designet for å fungere i et bredt spenningsområde, noe som gjør den kompatibel med forskjellige strømkilder. Den kan drives av likestrøm (DC) eller vekselstrøm (AC), avhengig av de spesifikke applikasjonskravene. Totalt sett gir 17 mm planetgirmotor en kompakt, men kraftig løsning for en rekke industrielle og kommersielle bruksområder. Kombinasjonen av liten størrelse, høyt dreiemoment, presis bevegelseskontroll og kompatibilitet med forskjellige kraftkilder gjør den til et allsidig valg for mange ingeniørprosjekter.

    Søknad

    DC-girmotor mye brukt i smarte husholdningsapparater, smarte kjæledyrprodukter, roboter, elektroniske låser, offentlige sykkellåser, elektriske daglige nødvendigheter, minibank, elektriske limpistoler, 3D-utskriftspenner, kontorutstyr, massasjehelsetjenester, skjønnhets- og treningsutstyr, Medisinsk utstyr, Leker, Krølltang, Automatiske anlegg for biler.
